Description du MOVE 5000
Le TPE MOVE 5000 est composé deux deux parties :

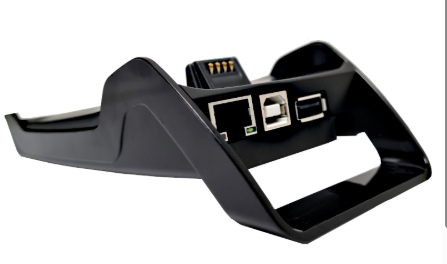

La partie Socle

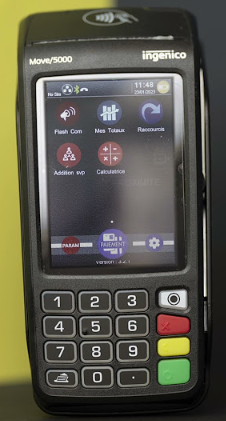

La partie paiement

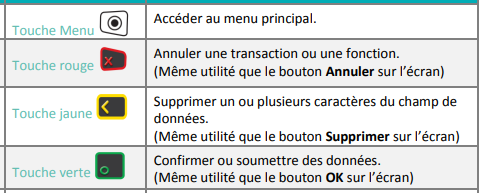

Les boutons de fonctionnalités

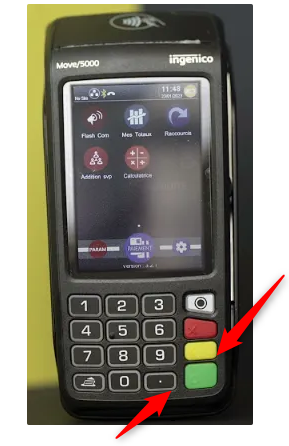

Comment redémarrer le MOVE 5000
Cliquer au même temps sur le bouton jaune et le bouton du point pour un petit moment jusqu’à redémarrage du TPE
Configuration sur le TPE

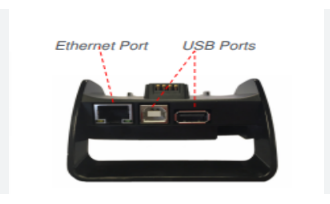

Brancher le câble Ethernet sur le port Ethernet situé à l’arrière du socle
Placer le terminal Move 5000 sur la base
Brancher le câble d’alimentation sur le port situé sur le côté gauche du terminal qui est indiqué par un symbole de haute tension ( ⚡).

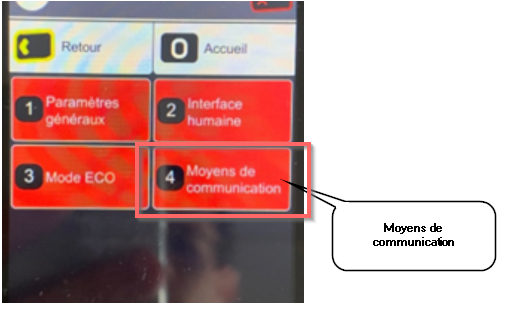

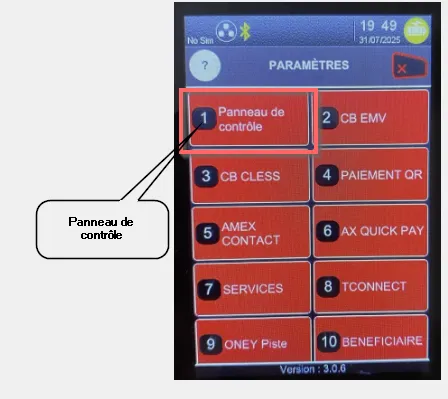

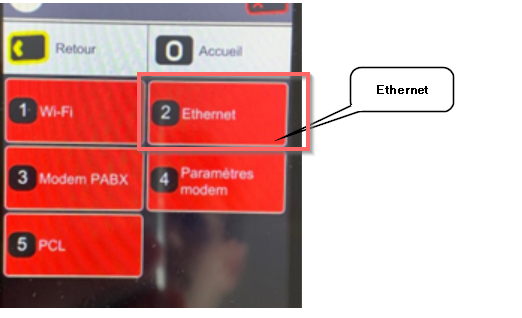

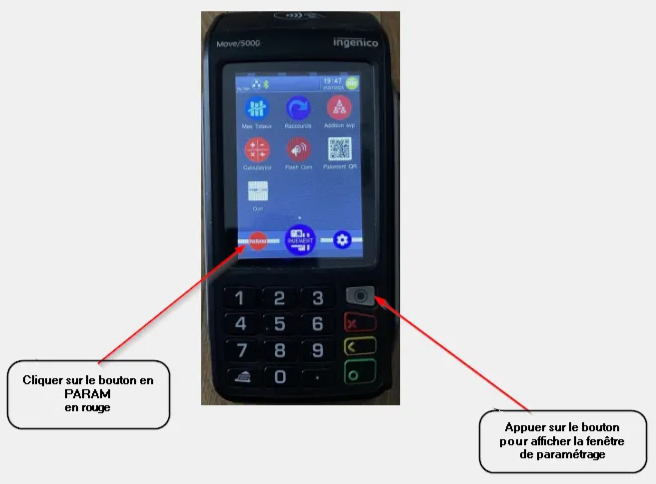

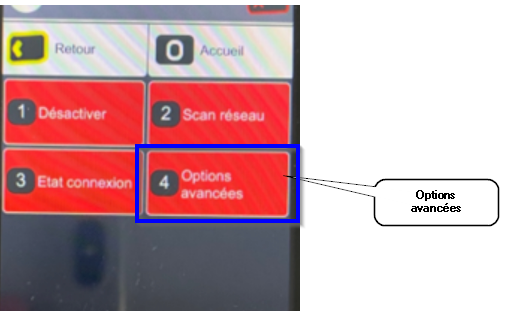

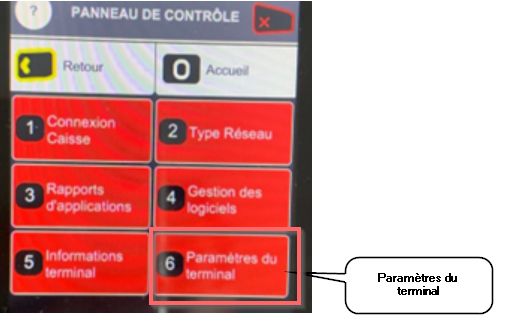

Paramétrage sur le TPE

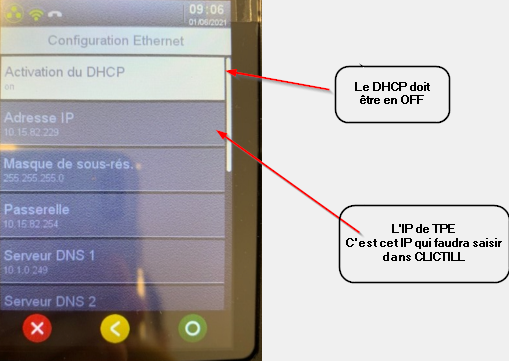

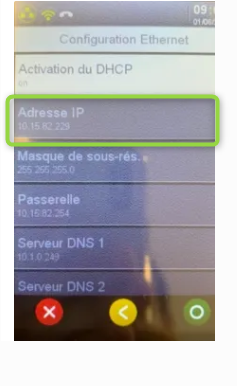

Le DHCP doit être à OFF
L’IP du TPE doit être impérativement être fixe. En effet il existe un risque que l’IP change au fil du temps le cas échéant et donc que la connexion ne soit plus fonctionnelle Ce paramétrage doit être fait avec le responsable technique, chez vous, sur votre Box ou votre FireWall
Activation de la liaison caisse
Revenir sur le menu principale

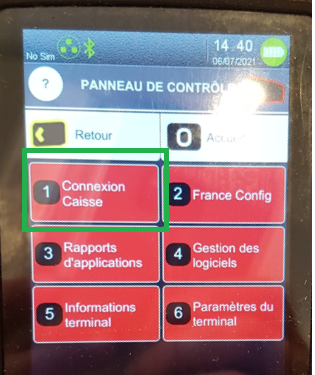

Cliquer sur Connexion Caisse
Cas 1 La liaison caisse est inactive
sélectionnez "Active" puis "IP/Eth". Valider avec le rond vert.
cliquez sur le O vert pour valider la configuration
Cas 2 La liaison caisse est déjà active
Dans ce cas, cliquez sur bouton O vert pour ouvrir le menu , puis choissisez Ethernet ip à la place de ce qui est sélectionné
cliquez sur le O vert pour valider la configuration
Configuration du TPE sur CLICTILL
Se référer si besoin à la documentation sur ce point en cliquant ici
Dans les champs,
nom Mettre le nom que vous désirez (exemple TPE1 MOVE 5000)
ip Tapez l’adresse ip lu dans dans le TPE
Port Mettre 8888
Tag Toujours cocher la case pour que Clictill communique avec le protocole concert V3
